Installasjonsveiledning Ethernet Gateway

  • Mørk
    Lys
  • Pdf

Innledning

Denne enheten leveres klar til bruk og trenger bare 12-36 VDC og en Ethernet-forbindelse med DHCP for å fungere. Gatewayen har et lokalt webgrensesnitt for konfigurering av nettverksparametere. Sensordata sendes med en sikker MQTT-forbindelse til Neuron Cloud.

Brannmur

Gatewayen bruker sikker MQTT for å kommunisere med Neuron Cloud, så port 8883 TCP må være åpen for at sensordata skal nå Neuron Cloud.

Montering av Gateway

Gatewayen monteres best på en DIN-skinne i et skap hvor du har tilgang til en Ethernet-tilkobling og strøm.

Gateway Front

DIN Rail GW Assembly v38 Flat-Front.png

RTXA: Denne LED-lampen blinker rødt hver gang den kommuniserer med en neuronsensor på Neuron-antenne nr. 1.
RTXB: Denne LED-lampen blinker rødt hver gang den kommuniserer med en neuronsensor på Neuron-antenne nr. 2.
WPB: Denne LED-lampen er konstant rødt når den er koblet til Neuron Cloud. Blinker rødt når du prøver å koble til.
WPA: Reservert for fremtidig bruk.
WAN: Lyser når den er koblet til et mobilnettverk. Brukes bare til programvare- og firmwareoppdateringer.
RS485: Lyser når RS485 er aktiv.
RLY: Lyser når reléutgangen er aktiv.
PWR: Lyser når gateway er slått på.
RESET: Trykk på denne knappen for å starte gatewayen på nytt. Hold i 10 sekunder for å tilbakestille til fabrikkinnstillinger.

Fabrikkinnstillinger

Hvis du utfører en tilbakestilling til fabrikkinnstillinger, vil Ethernet-gatewayen gjenopprettes til de opprinnelige fabrikkinnstillingene med DHCP-konfigurasjon og standard påloggingsinformasjon.

Antenner

Koble til de eksterne antennene og monter minst en Neuron-antenne på utsiden av kabinettet for å oppnå god Neuron-dekning. Hvis skapet er laget av metall, anbefaler vi at du også monterer en mobilantenne på utsiden av skapet. En valgfri GNSS / GPS-antenne kan også monteres. Det beste stedet å montere en GPS-antenne er utenfor, med uhindret utsikt til himmelen. Koble til mobilantennen og begge Neuron-antennene.

DIN Rail GW Assembly v38 Top.png

Neuron-antenne Neuron-antenne (magnetfeste) Mobilantenne
868MHz.png 868MHz_magnet.png LTE.png

Kontakter

Koble Ethernet-kabelen og strøm til den andre siden av gatewayen. Strømforsyningen kan være enten 12VDC eller 24VDC. Gatewayen har også en potensiellfri reléutgang, en RS485-kontakt og 2 USB A kontakter. Disse er reservert for fremtidig bruk.
DIN Rail GW Assembly v38 Bottom.png

Konfigurasjon

Gatewayen har et webgrensesnitt for konfigurasjon. Åpne en nettleser og skriv inn gatewayens IP. Logg inn med riktig brukernavn og passord. Standard brukernavn og passord er skrevet på siden av gatewayen.

Gateway IP-adresse

Gatewayens IP-adresse finner du i Neuron Cloud gateway details etter at gateway er lagt til et system. *

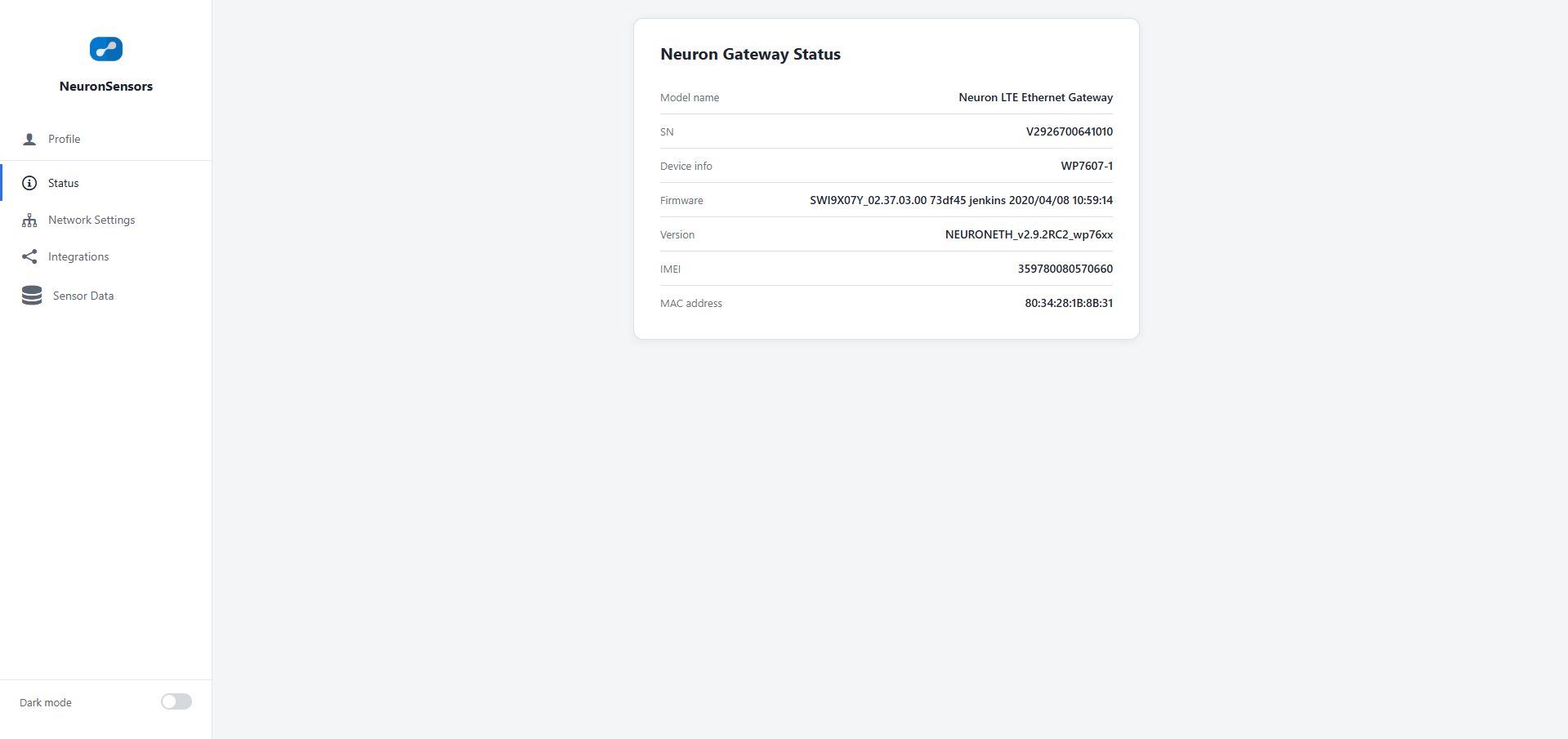

Etter innlogging vil du bli presentert en statusside med grunnleggende informasjon som serienummer, versjon, imei og mac-adresse.gw_status.png

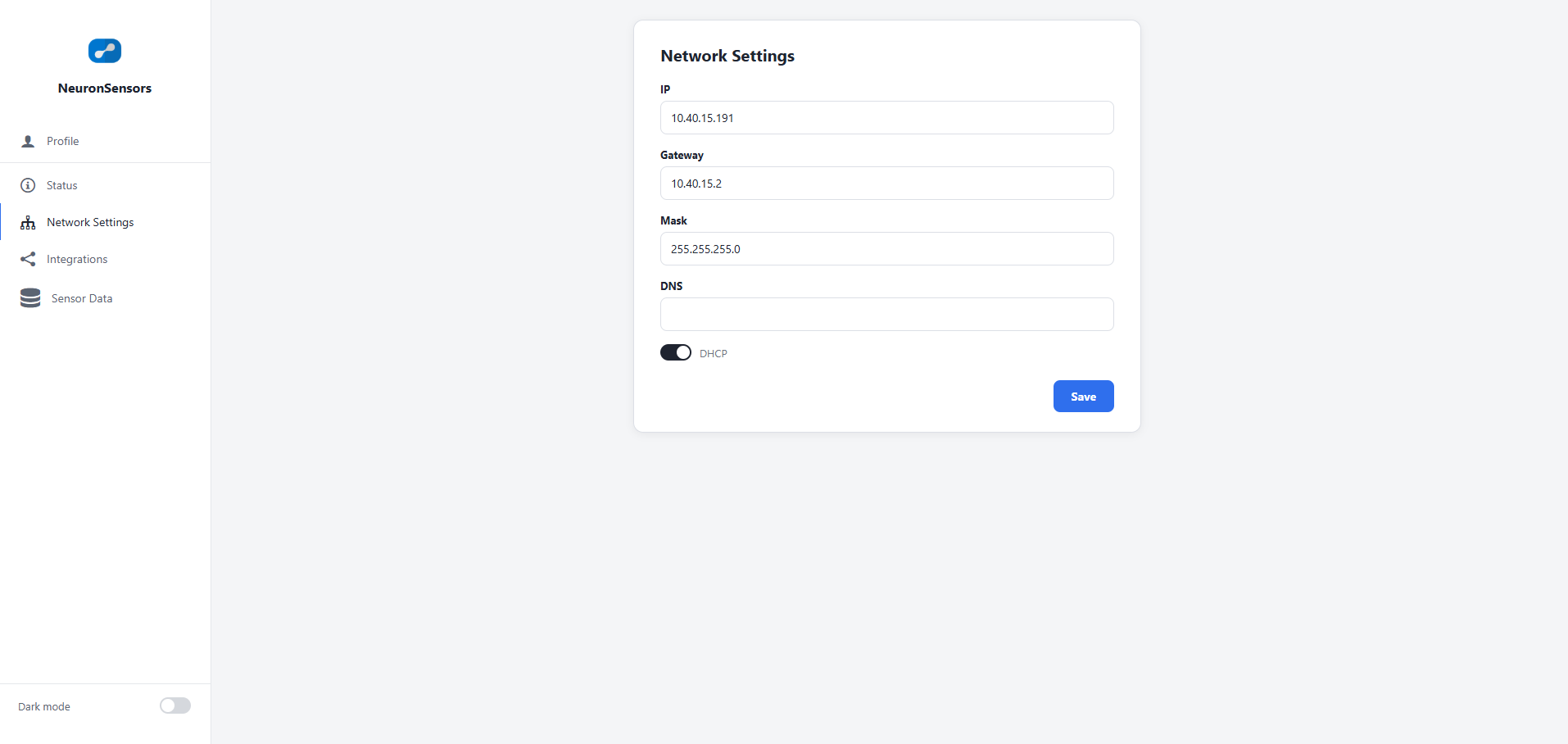

Gå til nettverksinnstillinger hvis du vil angi en statisk IP-adresse eller endre standard nettverksinnstillinger.

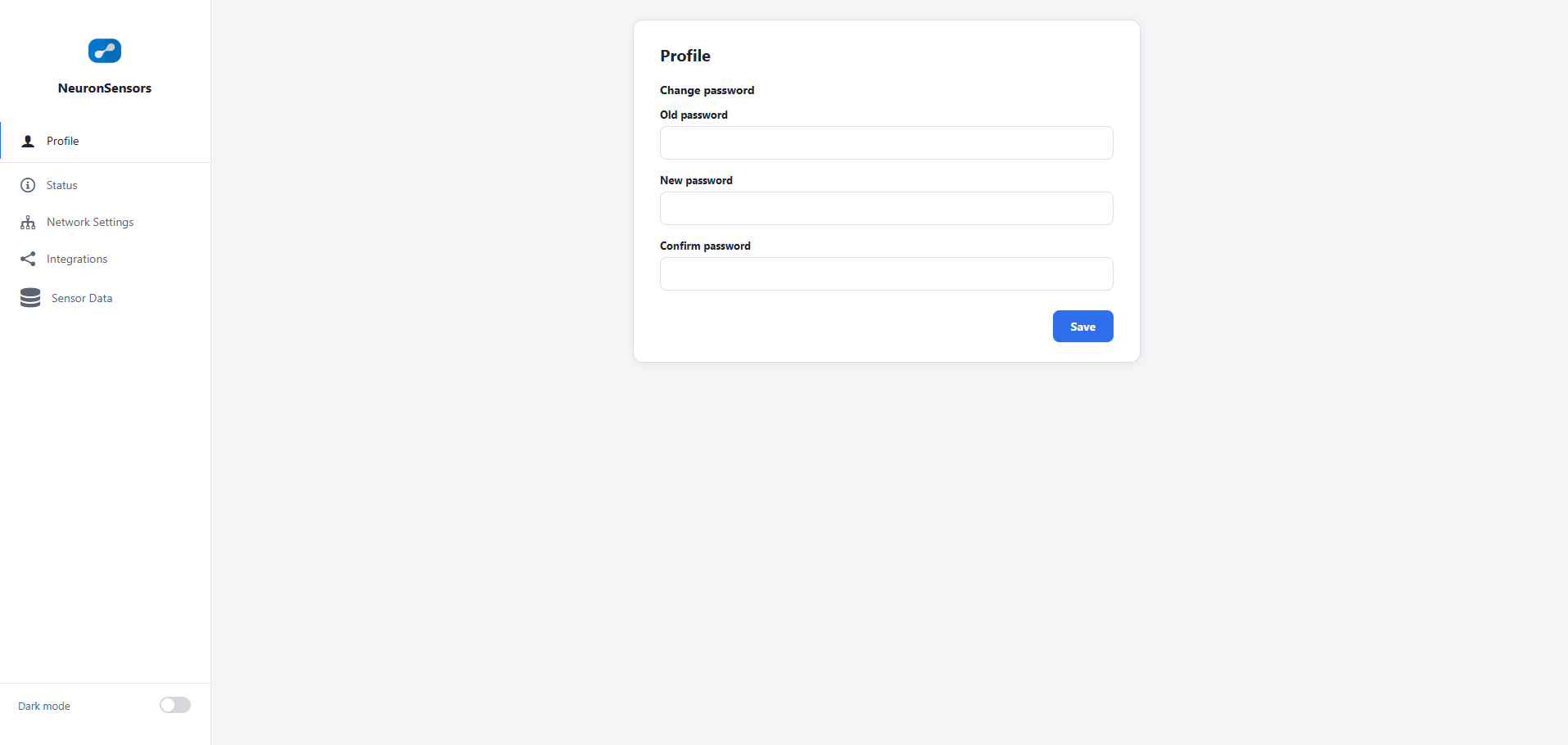

Gå til "Profile" for å endre standardpassordet:

Passordkrav

Passordlengden må være minst 8 tegn.

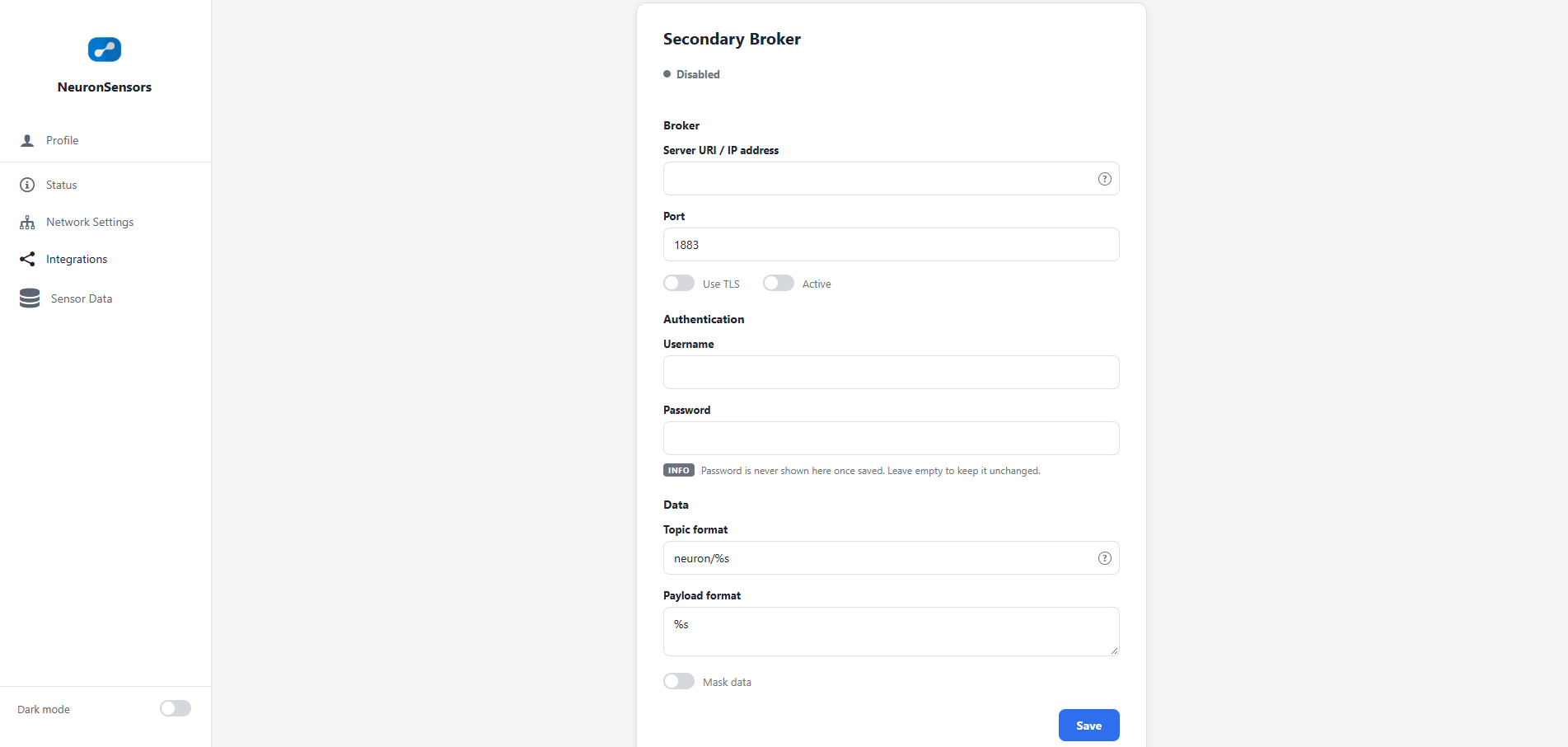

"Local Rules" og "Integrations" er under utvikling.

Brannmurproblemer

Mange bedriftsbrannmurer blokkerer port 8883. Du kan samarbeide med ditt interne IT-team for å gi gateway tilgang til port 8883
